Laser de soudage ALS100 pour bijoux et prothèses – Alpha Laser

Système de Soudage Laser Manuel – ALPHA LASER ALS100

L’ALS 100 convient parfaitement pour la fabrication et la réparation de bijoux (Bijoutier, Joaillier, Orfèvrerie) et de prothèses dentaires, mais aussi pour le soudage de pièces de mécanique de précision, de composants de technologie médicale ou de capteurs.

Le système laser offre un rayonnement performant associé à un comportement de soudage uniforme, puissant et doux à la fois. Une fonction micro-soudage disponible en option permet de réaliser des soudures extrêmement fines. Le soudage est contrôlé visuellement grâce au stéréo microscope La chambre de soudage spacieuse est bien éclairée. Le chargement s’effectue via deux portes latérales. Nous avons mis un accent particulier sur l’ergonomie. L’utilisateur peut travailler de manière concentrée pendant plusieurs heures. Pour le traitement de plus grandes pièces, l’ALS 100 est également disponible en version ouverte.

Pour ce faire, on retire les portes et le fond de la chambre de soudage et il faut prendre des mesures de sécurité supplémentaires.

En outre, le laser de soudage manuel peut être commandé avec un système d’engagement à soies. Cette version est particulièrement appréciée dans le domaine de la fabrication de capteurs, car elle permet d’introduire facilement de long tubes ou câbles dans la chambre de soudage et de les souder immédiatement.

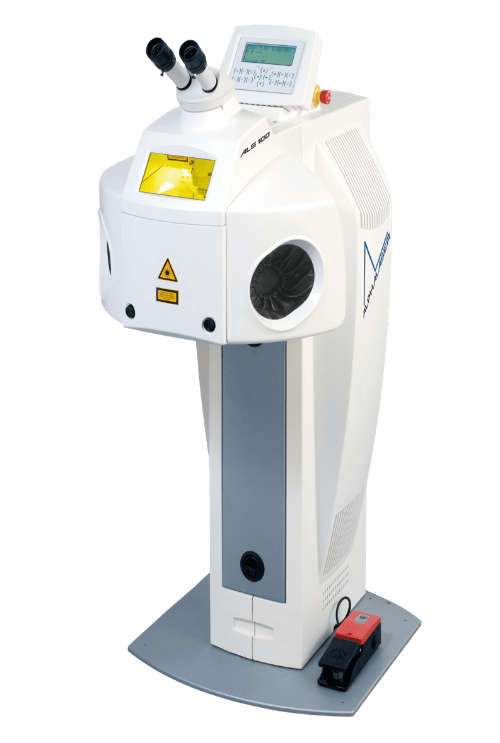

Soudage laser pour bijoux et prothèses médicales Alpha Laser ALS100
ALS100 Laser de soudage manuel

Un laser pour le soudage manuel compact et polyvalent

Les lasers VL50 et ALS100 sont compacts. De ce fait, ces appareils de soudage au laser conviennent aussi bien pour les travaux artisanaux exigeants que pour les soudures en petite série industrielle. Idéals pour l‘or et l‘argent, mais aussi les aciers courants. Ce type de laser réalise des soudures d’une grande précision. Pour cette raison, c’est un outil indispensable pour les bijouteries et joaillers nécessitant une soudure manuelle délicate à réaliser sur des objets précieux (bagues, colliers, pendentifs, bracelets, etc …).

Disponible en 50 et 100 Watt

Dotés de 50 ou 100 Watt, l‘appareil de soudage au laser de table VL 50 et l‘appareil sur pied ALS 100 offrent un rayonnement performant, et se caractérisent par un comportement de soudage uniforme, puissant et doux à la fois.

Chambre de soudage laser spacieuse

La chambre de soudage est spacieuse, de ce fait elle offre une grande zone de travail qui plus est bien éclairée. D’autre part, le chargement des pièces étant quant à lui effectué par les deux portes latérales sur l‘ALS 100 et par le volet de chargement avant sur le VL 50.

Option de micro-soudage

La fonction de micro-soudage en option permet de réaliser les liaisons les plus fines sous contrôle visuel du stéréo microscope.

Grâce au boîtier de conception ergonomique et à la disposition ingénieuse des éléments de commande (clavier, écran et joystick), vous pouvez travailler pendant des heures de façon concentrée.

Caractéristiques techniques :

LASER ALS100

Type de laser/longueur d’ondes Nd:YAG, 1064 nm
Puissance moyenne 100 W
Puissance de crête d’impulsion 8 kW
Énergie d’impulsion 60 J
Durée d’impulsion 0,5-20 ms
Fréquence d’impulsion Impulsion unitaire-25 Hz
Mode de service Pulsé
Ø du point de soudure 0,2–2,0 mm, réglage progressif
Objectif de focalisation 120 mm
Forme d’impulsion 3 formes d’impulsion prédéfinies
Écran et commande Écran avec clavier à membrane
Écran tactile en option (VL 50)
OPTIQUE D’OBSERVATION Binoculaire Leica avec oculaires pour porteurs de lunettes, 10×.
En option 16×
CHAMBRE DE SOUDAGE
L × P × H en mm 488 × 308 × 209
Hauteur de pièce de travail max.
en mm
105 (165 avec chambre
de soudage plus profonde)
Aspiration Intégrée (H14)
DIMENSIONS EXTÉRIEURES
L × P × H en mm 570 × 800 × 1260
Poids 100 kg
RACCORDEMENTS EXTÉRIEURS
Raccordement électrique 200-240 V / 50-60 Hz / 16 A
OPTIONS Fonction micro-soudage
Système de télévision pour montrer et surveiller le processus de soudage
Cale « Ergokeil »
Variateur pour lampes halogènes
Éclairage circulaire LED

LASER ALS100S

Type de laser/longueur d’ondes Nd:YAG, 1064 nm
Puissance moyenne 100 W
Puissance de crête d’impulsion 10 kW
Énergie d’impulsion 95 J
Durée d’impulsion 0,5-20 ms
Fréquence d’impulsion Impulsion unitaire-25 Hz
Mode de service Pulsé
Ø du point de soudure 0,2–2,0 mm, réglage progressif
Objectif de focalisation 120 mm
Forme d’impulsion 3 formes d’impulsion prédéfinies
Écran et commande Écran avec clavier à membrane
Écran tactile en option (VL 50)
OPTIQUE D’OBSERVATION Binoculaire Leica avec oculaires pour porteurs de lunettes, 10×.
En option 16×
CHAMBRE DE SOUDAGE
L × P × H en mm 488 × 308 × 209
Hauteur de pièce de travail max.
en mm
105 (165 avec chambre
de soudage plus profonde)
Aspiration Intégrée (H14)
DIMENSIONS EXTÉRIEURES
L × P × H en mm 570 × 800 × 1260
Poids 100 kg
RACCORDEMENTS EXTÉRIEURS
Raccordement électrique 200-240 V / 50-60 Hz / 16 A
OPTIONS Fonction micro-soudage
Système de télévision pour montrer et surveiller le processus de soudage
Cale « Ergokeil »
Variateur pour lampes halogènes
Éclairage circulaire LED

Pour plus d’informations, consulter le site du fabricant : Alpha Laser VL50Alpha Laser ALS100
