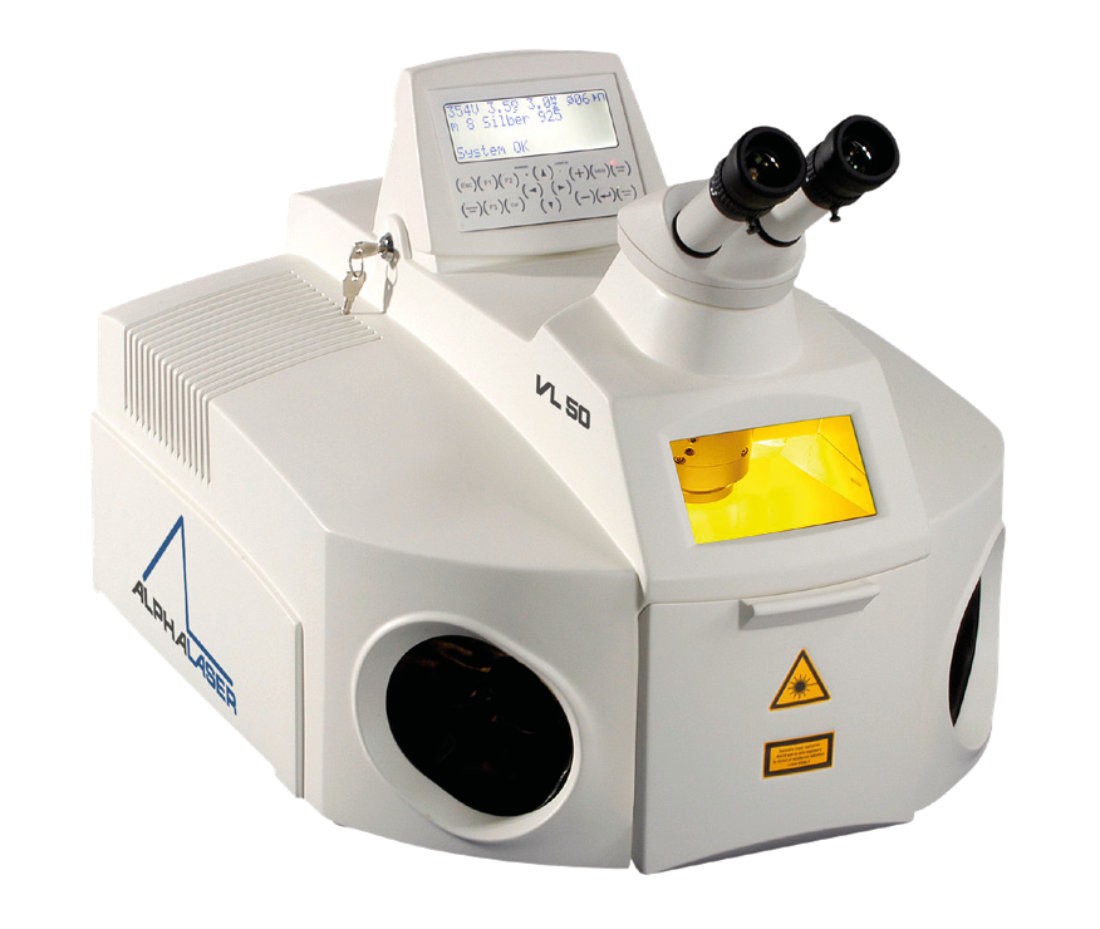

Système de Soudage Laser Manuel – ALPHA LASER VL50
Le VL50 est un laser à banc compact particulièrement adapté à la joaillerie (bijouterie, orfèvrerie) pour assembler et réparer des bijoux. Grâce à sa précision de soudure, son utilisation s’étant également aux laboratoire dentaires pour le soudage sur les prothèses. Il convient aussi parfaitement pour souder des pièces de mécanique de précision, de composants de technologie médicale ou de capteurs.
Un laser pour le soudage manuel compact et polyvalent
Le système laser offre un rayonnement performant associé à un comportement de soudage uniforme, puissant et doux à la fois. Une fonction micro-soudage disponible en option permet de réaliser des soudures extrêmement fines. Le soudage est contrôlé visuellement grâce au stéréomicroscope.
Tous les métaux soudables, y compris l’argent et le titane, peuvent être soudés efficacement et en toute sécurité. La puissance moyenne élevée de 60 watts permet une fréquence d’impulsions rapide (jusqu’à 25 Hz). Cela garantit une fusion homogène des matériaux.
La chambre de soudage spacieuse est bien éclairée. Le chargement s’effectue via le grand volet de chargement. Nous avons mis un accent particulier sur l’ergonomie. L’utilisateur peut travailler de manière concentrée pendant plusieurs heures.
Le VL 50 est également disponible avec système d’engagement à soies. Cette version est particulièrement appréciée dans le domaine de la fabrication de capteurs, car elle permet d’introduire facilement de long tubes ou câbles dans la chambre de soudage et de les souder immédiatement.
Disponible en 50 et 100 Watt
Dotés de 50 ou 100 Watt, l‘appareil de soudage au laser de table VL 50 et l‘appareil sur pied ALS 100 offrent un rayonnement performant, et se caractérisent par un comportement de soudage uniforme, puissant et doux à la fois.
Chambre de soudage laser spacieuse
La chambre de soudage est spacieuse, de ce fait elle offre une grande zone de travail qui plus est bien éclairée. D’autre part, le chargement des pièces étant quant à lui effectué par les deux portes latérales sur l‘ALS 100 et par le volet de chargement avant sur le VL 50.
Option de micro-soudage
La fonction de micro-soudage en option permet de réaliser les liaisons les plus fines sous contrôle visuel du stéréo microscope.
Grâce au boîtier de conception ergonomique et à la disposition ingénieuse des éléments de commande (clavier, écran et joystick), vous pouvez travailler pendant des heures de façon concentrée.
Voir également Alpha Laser Système de soudage laser ALO | Laser de soudage manuel ALS100
Caractéristiques techniques :
LASER VL50 |
|
| Type de laser/longueur d’ondes | Nd:YAG, 1064 nm |
| Puissance moyenne | 60 W |
| Puissance de crête d’impulsion | 7,5 kW |
| Énergie d’impulsion | 50 J |
| Durée d’impulsion | 0,5-20 ms |
| Fréquence d’impulsion | Impulsion unitaire-25 Hz |
| Mode de service | Pulsé |
| Ø du point de soudure | 0,2–2,0 mm, réglage progressif |
| Objectif de focalisation | 120 mm |
| Forme d’impulsion | 3 formes d’impulsion prédéfinies |
| Écran et commande | Écran avec clavier à membrane Écran tactile en option (VL 50) |
| OPTIQUE D’OBSERVATION | SMK (binoculaire Leica en option) |
| CHAMBRE DE SOUDAGE | |
| L × P × H en mm | 475 × 232 × 192 |
| Hauteur de pièce de travail max. en mm |
88 (200 avec chambre de soudage plus profonde |
| Aspiration | Intégrée (H14) |
| DIMENSIONS EXTÉRIEURES | |
| L × P × H en mm | 510 × 645 × 430 |
| Poids | 50 kg |
| RACCORDEMENTS EXTÉRIEURS | |
| Raccordement électrique | 200-240 V / 50-60 Hz / 10 A |
| OPTIONS | Fonction micro-soudage Système de télévision pour montrer et surveiller le processus de soudage Cale « Ergokeil » Variateur pour lampes halogènes Éclairage circulaire LED |
Pour plus d’informations, consulter le site du fabricant : Alpha Laser VL50 – Alpha Laser ALS100
